拆解 MinerU：一个开源 PDF 解析工具，如何把花样百出的 PDF 变成干净的 Markdown？

如果你做过 RAG，或者试过把 PDF 喂给大模型，大概率遇到过这些翻车现场：

🔥 论文里的公式变成了乱码
🔥 表格被拆成一行一行的碎片文字
🔥 双栏排版的文章，读到一半突然跳到右边那栏
🔥 扫描版 PDF 和电子版 PDF，得用完全不同的方式处理

这些问题的根源只有一个——

🎯 PDF 是为“看起来一样”而生的，不是为“读起来对”而生的。

上海人工智能实验室开源的 MinerU，正是为了解决这个难题。它能把各种花样的 PDF——论文、教科书、财报、试卷、PPT、历史文献——统统变成干净的 Markdown 或结构化 JSON。

📢 提示：MinerU 支持多种解析后端（pipeline、hybrid、vlm）。本文拆解的是最基础、最核心的 pipeline 后端，其余暂不涉及。

它是怎么做到的？下面拆开它的四阶段管线，把核心思路讲清楚。

---

一、📐 一张图看清全局

MinerU 的处理流程从上到下分成四个阶段，每个阶段的产出就是下一阶段的输入，数据像流水线一样从头流到尾：

阶段	核心任务	关键词
预处理	把 PDF 变成模型能“看”的东西	渲染图片、判定扫描/数字
内容解析	用模型检测和识别所有内容	Layout 总指挥 + 四个专业模型
后处理	把孤立的框变成有结构的内容	框归属、段落合并、阅读顺序
格式转换	渲染为最终输出	Markdown / JSON

整个管线内部还有一个“中间格式”（middle JSON），作为各阶段之间的约定——这个设计在后面会展开聊。

---

二、🎨 预处理：把 PDF 变成模型能“看”的东西

这个阶段的逻辑很直白：所有后续模型都是视觉模型，需要像素输入。 所以第一步就是把 PDF 的每一页渲染成图片。

但渲染之前要先做一件事——判断这个 PDF 是“扫描件”还是“数字 PDF”：

类型	特征	后续文字来源
扫描件	本质是图片，文字“画”在上面	需要 OCR 识别
数字 PDF	有文字层，可以选中和复制	直接从 PDF 文本层读取

这个判定很关键——它决定了后面文字是从 OCR 来，还是从 PDF 文本层直接提取。两条路径在后面的阶段会走不同的路。

💡 统一渲染成图片还有一个隐藏好处：不同 PDF 生成器写出来的文本层格式天差地别，统一用图片做输入，直接绕开了这些格式差异。

---

三、🧠 内容解析：Layout 做“总指挥”，五个模型各司其职

这是整个管线里最“重”的阶段——调用了五个 ML 模型，但分工很清晰。

3.1 核心思路

Layout Detection 先跑，画出一页的布局图谱——哪里是标题、哪里是正文、哪里是表格、哪里是公式、哪里是图片。然后各专业模型按图谱各司其职：

模型	做什么	输入	输出
Layout Detection	检测所有区域类型和位置	整页图片	label + bbox + 阅读顺序
Formula Recognition	识别公式内容	公式区域裁剪图	LaTeX 字符串
Table Recognition	识别表格结构和内容	表格区域裁剪图	HTML table
Text OCR	识别文字	文字区域裁剪图	文字 + 坐标
Seal OCR	识别印章	印章区域裁剪图	印章文字

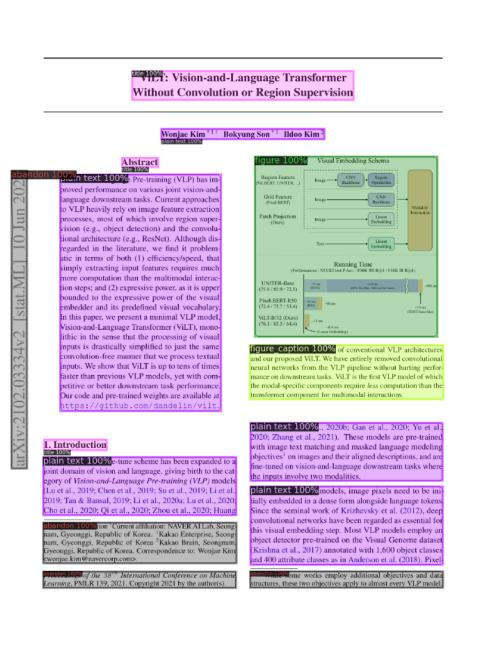

📊 Layout Detection 的实际效果：一页论文被切分成 title、text、table、formula、image 等区域，每个区域的类型、位置和阅读顺序都被精确标注。

3.2 为什么 Layout Detection 必须先跑？

如果不用 Layout Detection，直接把整页丢给 OCR，会发生什么？看看论文里的对比：

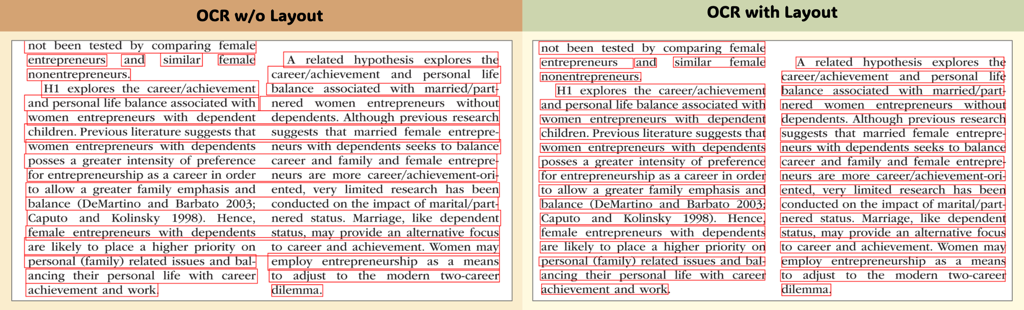

👈 左：没有 Layout Detection，多栏文档的文字顺序完全乱了。 👉 右：加了 Layout Detection，先检测出每一栏的边界，再在栏内逐行 OCR，顺序就对了。

这个对比说明了一个简单的道理：OCR 只管“认出文字”，不管“文字之间的先后关系”——后者是 Layout Detection 和后处理阶段要解决的问题。

3.3 公式处理的巧思

MinerU 把公式分成两类处理：

• 行间公式（独占一行的公式块）：Layout Detection 直接检测出来，交给公式识别模型转为 LaTeX。
• 行内公式（嵌在文字里的公式，如 $x^2+y^2=z^2$）：Layout Detection 之后，还有一个专门的公式检测模型（YOLOv8 fine-tune），负责在文字区域里把行内公式抠出来。

为什么要单独一个模型？因为 100cm²、(α₁,α₂,...,αₙ) 这类符号，Layout Detection 很难跟普通文字区分开。一旦漏检，直接丢给 OCR（或从 PDF 文本层硬读），公式符号大概率变成乱码。更稳的做法是：先把它检测出来、掩码掉，等文字提取跑完，再把 LaTeX 结果回填进去。

行内公式检测对扫描件和数字 PDF 同样必要。数字 PDF 虽然文字层自带坐标，但公式符号在里面常常是乱码或直接缺失——不同 PDF 生成器对数学符号的编码五花八门，谁也说不准会遇到哪种写法。所以不管文字从哪来，行内公式都得靠专门的检测 + 识别模型来兜底。

3.4 扫描件 vs 数字 PDF：分化点

到这里，两种 PDF 的路线开始分化。注意：Layout Detection、Formula Detection/Recognition、Table Recognition 完全相同——不管什么 PDF，公式和表格都得靠模型来认。差异只在于正文文字怎么来：

	扫描件	数字 PDF
Layout / Formula / Table	与数字 PDF 完全相同	与扫描件完全相同
Text OCR	全页面文字检测+识别	只对表格内文字、印章等特殊情况
阶段产出	layout_dets 里带 ocr_text	layout_dets 只有区域框，没有正文文字

数字 PDF 的正文文字留到后处理阶段从 PDF 文本层直接读。

举个具体例子。一页内容包含标题、正文（嵌了一个行内公式 $E=mc^2$）、表格。两种 PDF 经过 Content Parsing 后的 layout_dets 分别长这样：

扫描件——正文由 OCR 逐段识别，文字直接挂在结果里：

[
  {"index": 1, "bbox": [100,50,400,80],   "label": "title"},
  {"index": 2, "bbox": [100,100,400,210],  "label": "text"},
  {"index": 3, "bbox": [100,230,400,370],  "label": "table",  "html": "<table>…</table>"},
  {"bbox": [200,130,240,150],   "label": "ocr_text",         "text": "这是正文，其中"},
  {"bbox": [245,130,290,150],   "label": "ocr_text",         "text": "E=mc"},
  {"bbox": [295,130,320,150],   "label": "ocr_text",         "text": "2"},
  {"bbox": [325,130,400,150],   "label": "ocr_text",         "text": " 是一个著名公式"},
  {"bbox": [245,128,320,152],   "label": "inline_formula",   "latex": "E=mc^2"}
]

数字 PDF——正文不在这里，只有区域框和公式：

[
  {"index": 1, "bbox": [100,50,400,80],   "label": "title"},
  {"index": 2, "bbox": [100,100,400,210],  "label": "text"},
  {"index": 3, "bbox": [100,230,400,370],  "label": "table",  "html": "<table>…</table>"},
  {"bbox": [245,128,320,152],   "label": "inline_formula",   "latex": "E=mc^2"}
]

两种一对比就很清楚：扫描件里那一堆 ocr_text 是 OCR 逐段吐出来的正文；数字 PDF 里正文完全不在——等后处理阶段从文本层提取。但行内公式 inline_formula 两边都在，因为公式符号从文字层读出来大概率是乱的，必须靠模型来认。

---

四、🔧 后处理：把孤立的框变成有结构的内容

这是整个管线里最体现“工程味”的阶段。上一步模型输出的是一堆孤立的 label + bbox——“这块是标题”、“那块是正文”、“这个框是表格”——但块与块之间的关系？完全不知道。

后处理分两步：先逐页结构化，再跨页整理。

4.1 逐页结构化：MagicModel

核心任务是把文字 span 按 bbox 重叠关系匹配到对应 block，然后把零散的 span 聚合成行、行聚合成段落。有几个关键操作：

1. Visual Block 的归属分类

模型输出的原始标签是孤立的：

[image]      ← 这是一张图
[caption]    ← 这是图注还是表注？不知道
[text]       ← 这是正文还是脚注？不知道
[table]      ← 这是一张表
[caption]
[footnote]

MagicModel 基于空间位置和阅读顺序，把 caption 和 footnote 归属到正确的 image/table/chart block 下。 找不到归属的 caption 会被降级为普通 text，避免错乱。

2. 过滤与清洗

header、footer、页码、边栏——这些对理解内容没有帮助的东西，会在 MagicModel 阶段被识别出来，直接丢弃。

3. 两条路径的汇合点

这是整个管线设计的精髓：不管扫描件还是数字 PDF，到了 MagicModel 这一步，处理逻辑完全一致。 唯一的区别只在入口。扫描件的文字，从 Content Parsing 阶段的 OCR 结果里直接取；数字 PDF 则要等到这一步，才通过 txt_spans_extract 从文本层提取（字符自带坐标）。

为什么数字 PDF 不早点提取文字？因为 Layout Detection 需要先知道每一页有哪些区域，才能给文字提取划定范围。与其提前“盲读”，不如等 Layout 图谱画好了按图索骥。

4.2 跨页文档级处理

逐页搞完之后，以整篇文档的视角再做一遍梳理：

步骤	做什么	有意思的地方
段落拆分合并	把相邻的同类 block 合并，跨页段落也接上	纯几何启发式——看对齐、缩进、空格模式
列表/目录识别	区分普通段落和列表	靠几何特征：数字前缀、行尾模式、悬挂缩进
跨页表格合并	拼接被分到两页的大表格	用表格结构特征判断是不是同一张表
标题层级整理	大标题、小标题的层级关系	基于字体大小、位置和序号规则
公式编号配对	如 “E=mc² (1)” 中公式和编号的关联	基于 bbox 距离和编号格式

💡 段落拆分和列表识别完全不用 NLP，纯粹是几何启发式规则——靠行间距、缩进差、对齐方式这些视觉特征，不看语义。方法简单，但在排版规范的文档上表现很好。

输入： Content Parsing 产出的 layout_dets 输出： middle_json——MinerU 内部的“中间约定”，三个核心字段：

middle_json
├─ preproc_blocks    ← MagicModel 处理后的结构化 block 列表
├─ discarded_blocks  ← 被丢弃的 header/footer/页码
└─ para_blocks       ← 段落合并和列表识别后的最终结构

---

五、📝 格式转换：中间的 JSON，变成最终的 Markdown

最后一步是按 block 类型逐个分发、渲染：

Block 类型	渲染方式
title	# × level（如 ## 二级标题）
text / abstract	段落文本，CJK 不加空格，单词间加空格
inline_equation	$latex$
interline_equation	$$latex$$，没识别出 LaTeX 就降级为图片
image / chart
table	直接嵌入 HTML（Markdown 表格能力有限）
code	` lang `，自动检测编程语言
list / index	按列表项换行分隔

MinerU 支持四种输出模式：

模式	说明
MM_MD	多模态 Markdown，保留图片、表格等全部内容
NLP_MD	纯文本 Markdown，去掉图片和表格
Content List v1/v2	结构化 JSON，v2 类型划分更细

来看论文里的实际效果：

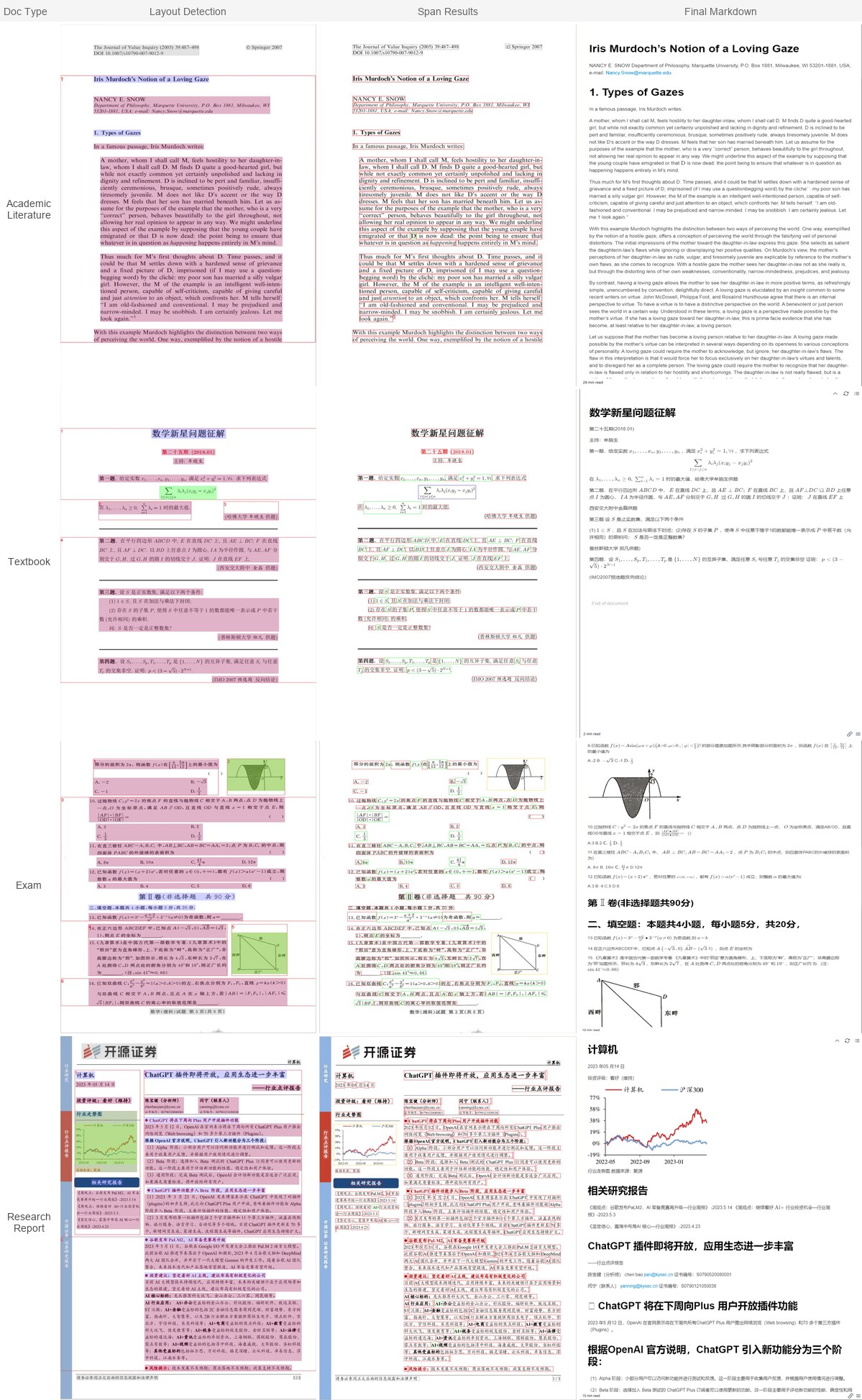

📊 四行对应四种文档类型（学术论文、教科书、试卷、研究报告），三列分别是 Layout Detection 检测结果 → span 识别结果 → 最终 Markdown。不同类型的文档在每一步都得到了准确定位和提取。

---

六、✨ 总结

MinerU 做对了几件事：

✅ 四阶段分层设计 —— 每层解决一个层次的问题，产出明确、边界清晰。

✅ 模型 + 规则的混合策略 —— 模型做它擅长的“检测”，规则做它擅长的“理解”，各取所长。

✅ 扫描件和数字 PDF 的分合处理 —— 两条路径，一条主线，汇合后完全统一。

✅ 多样本数据驱动的模型训练 —— Layout Detection 在教科书等复杂文档上远超通用模型，靠的是多样性数据的迭代训练。

---

当然，MinerU 也有局限性：目前主要支持中英文，其他语言效果不保证；遇到复杂手写、极端排版，质量也会打折扣。

但这些局限不影响它代表的工程思路——

🎯 用专业模型处理各自擅长的问题，用规则把结果缝合起来。
🎯 不要指望一个“通吃”的模型解决一切。

对于做 RAG 或文档处理的同学来说，理解 MinerU 的管线设计，比自己从头踩一遍坑划算得多。

---

参考：

• MinerU 论文：MinerU: An Open-Source Solution for Precise Document Content Extraction
• 源码分析：基于 MinerU 源码仓库的 pipeline 模块逐层拆解
